新锂航4串铁锂BMS保护板





产品介绍



本BMS产品，针对家庭储能电池应用，采用一体化集成设计，将数据采集，数据管理，故障保护，通讯交互功能集成于一体。4串12V储能板，可以并联，带485/CAN双通讯，既能当家储用，又能当锂代铅用。





功能特性



支持新旧电池混合并机	智能动态并机（即插即用）
多机联动	支持 4 个模组串联
支持蓝牙 APP 数据交互	集成家庭储能功能和协议
高电压精度 (≤5mV)	高电流精度 (≤1%@FS)
支持动态 SOP 使用	SOC 估算功能
SOH 估算功能	支持参数可调

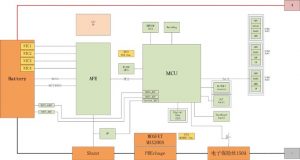

功能示意框图







新锂航，是一家专业从事（锂）电池应用保护方案、BMS智能电池管理系统的研发、生产和销售的高科技企业。公司核心技术团队均来自于国内知名的锂电企业，都有9年以上的锂电管理系统研发，电池及电池组组装的生产制造工艺，成品电池组测试，问题诊断的工作经验，能给客户提供锂电成组产品从研发、生产到售后等所有环节所需的最完整解决方案。企业以”客户至上、品质第一、以人为本”的初衷，兼顾客户、供应商、员工、公司等各方之利益，以期共同发展、共同进步。欢迎海内外各界朋友前来洽谈、合作，携手共创美好明天。





环境要求



项目	参数	单位
工作温度	－30～80	℃
储存温度	－40～75	℃
工作湿度	≤95（45℃±2℃）	%RH
储存湿度	≤95（45℃±2℃）	%RH
温度测量	-40～125	℃
大气压力	70~106	kPa





参数



No./序号	Items/项目	Specifications/参数
1	电芯体系	磷酸铁锂/三元
	电芯串数	自适应 4 串
2	单体电压采集精度	±5mV
	电池总压采集精度	±0.5%@FSR
3	电流采集精度	1%@FSR
4	电芯温度采集通道	4 通道
5	最大持续充电电流	100A
6	最大持续放电电流	100A
7	额定放电电流	200A/3S;
8	最大放电电流	300A/1S
9	导通内阻	<1 mR
10	容性负载	MAX60000uF
11	散热方式	自然冷却
12	尺寸	L*W*H=300X100X30mm(含普通散热片)
13	安规认证	支持定制 IEC62619/CE/RCM/UL1973/CEC 等
14	通信接口	CAN2.0B*1CH； RS485*1CH；
15	并联数量	8 台 PACK
16	串联	支持 4 个模组智能串联
17	干接点	2 通道
18	海拔	3000m
19	自耗电	工作<50mA     休眠<400uA

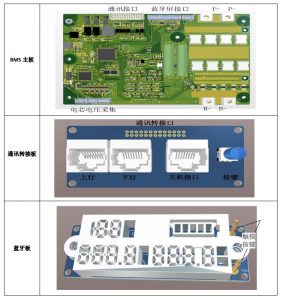

BMS 主板通过与多个配件之间的连接关系，参考下图







安全保护







BMS应用场景
