新锂航8串锂电BMS保护板





产品简介



本BMS产品，针对锂电池家庭储能应用，采用一体化集成设计，将数据采集，数据管理，故障保护，通讯交互功能集成于一体。 可广泛用于家用、商用储能产品，也可用于基站储能产品。





功能特性



支持新旧电池混合并机	支持 APP 选配不同品牌 PCS 协议
动态识别自动并机（无拨码开关）	支持选配 OTA 模块
多机联动开关机	支持 CAN 和 RS485 通讯
高电压精度 (≤5mV)	支持动态 SOP
高电流精度 (≤1%@FS)	支持参数可调
4 路电池温度检测 (≤2℃)	支持可调过流保护
支持容性负载 60000uF	支持选配 LCD 模块
SOC 估算功能	支持 LED 状态指示功能
SOH 估算功能	支持选配蓝牙模块
短路保护功能	支持选配 4G 模块





功能示意框图







环境要求



项目	参数	单位
工作温度	－30～80	℃
储存温度	－40～75	℃
工作湿度	≤95（45℃±2℃）	%RH
储存湿度	≤95（45℃±2℃）	%RH
温度测量	-40～125	℃
大气压力	70~106	kPa





基本功能参数



No./序号	Items/项目	Specifications/参数
1	电芯体系	磷酸铁锂/三元/钛酸锂
	电芯串数	8 串
2	单体电压采集精度	±5mV
	电池总压采集精度	±0.5%@FSR
3	电流采集精度	1%@FSR
4	电芯温度采集通道	3 通道
5	最大持续充电电流	200A
6	最大持续放电电流	200A
7	额定放电电流	300A/3S;
8	最大放电电流	500A/1S
9	导通内阻	<1 mR
10	容性负载	MAX60000uF
11	Cooling/散热方式	Natural cooling/自然冷却
12	Dimension/尺寸	L*W*H=300X100X30mm(含普通散热片)
13	安规认证	支持定制 IEC62619/CE/RCM/UL1973/CEC 等
14	通信接口	CAN2.0B*1CH； RS485*1CH；
15	Parallel connection/并联数量	8PACKs /8 台 PACK
16	干接点	2 通道
17	海拔	3000m
18	自耗电	工作<50mA     休眠<400uA

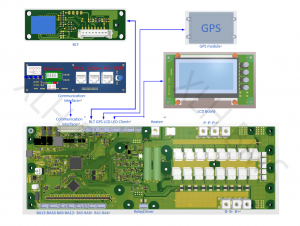

BMS 主板通过与多个配件之间的连接关系，参考下图

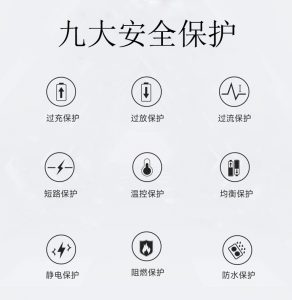

安全保护







BMS应用场景

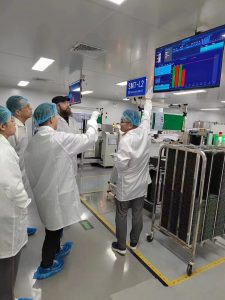

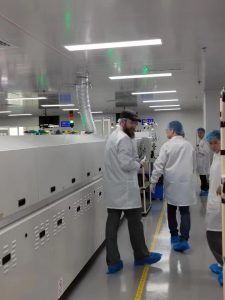

工厂车间



•
