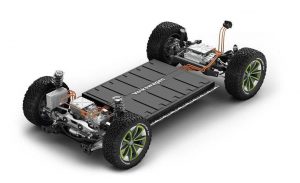

高压系统的组成在电动汽车上，整车带有高压电的零部件有动力电池，驱动电机，高压配电箱（PDU），电动压缩机，DC/DC，OBC，PTC，高压线束等，这些部件组成了整车的高压系统，其中动力电池，驱动电机，高压控制系统为纯电动汽车上的三大核心部件。

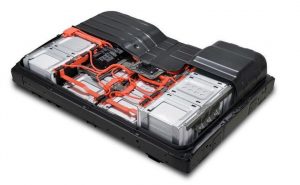

1. 电池包与动力电池管理系统BMS与传统的燃油车不同，新能源电动车的整车动力来源是动力电池，而不是发动机。因为，纯电动汽车直接使用电能，不需传统燃油车一样，将燃料燃烧，将产生的排放物排进大气，也因此，为了减少环境污染，新能源汽车的发展是国家积极扶持的。

动力电池的电压一般为100~400V的高压，其输出电流能够达到300A。动力电池的容量的大小直接影响到整车的续航里程，同时也直接影响到充电时间与充电效率。目前锂离子动力电池是主流，受目前技术的影响，当前绝大部的汽车均采用锂离子动力电池。

2. 驱动电机与电机控制器MCU电机控制器MCU将高压直流电转为交流电，并与整车上其他模块进行信号交互，实现对驱动电机的有效控制。

驱动电机将电能转化为机械能，驱动汽车行驶。与传统燃油车的发动机将燃料燃烧的化学能转为机械能不同，其工作效率更高，能达到85%以上，故相比传统汽车，其能量利用率更高，能够减少资源的浪费。

3. 高压配电盒（PDU）高压配电盒是整车高压电的一个电源分配的装置，类似于低压电路系统中的电器保险盒。高压保险盒PDU（Power Distribution Unit）是由很多高压继电器，高压保险丝组成，它内部还有相关的芯片，以便同相关模块实现信号通信，确保整车高压用电安全。

4. 车载充电器OBCOBC（On Board Charge）是一个将交流电转为直流电的装置。因为电池包是一个高压直流电源，当使用交流电进行充电的时候，交流电不能直接被电池包进行电量储存，因此需要OBC装置，将高压交流电转为高压直流电，从而给动力电池进行充电。

5. DC/DC在新能源汽车上，DC/DC是一个将高压直流电转为低压直流电的装置。新能源汽车上没有发动机，整车用电的来源也不再是发电机和蓄电池，而是动力电池和蓄电池。由于整车用电器的额定电压是低压，因此需要DC/DC装置来将高压直流电转为低压直流电，这样才能够保持整车用电平衡。
