储能电池连接器可用于储能系统、储能电池（包括磷酸铁锂电池、三元锂电池等）、太阳能储能系统和其他各种储能装置的接线。



储能用蓄电池极连接器和母线连接器

储能电池连接器的特点

储能电池连接器具有耐高温、耐电压、耐化学腐蚀和高清洁度的特点。它具有可靠性高、定位精确、噪音低、振动小、抗冲击能力强、安装方便、可靠性高的特点，广泛应用于各种要求高的电力系统中。



储能电池连接器的特点

该储能电池连接器具有工艺精细、强度高、质量稳定、防护效果好、通风良好、耐高温、安全可靠、耐电压等特点。它可以大大缩短更换固定时间，并且易于拆卸。





储能电池连接器的优点是什么

改进生产流程

储能电池连接器简化了电子产品的组装过程，也简化了批量生产过程。

易于维护

如果电子部件出现故障，则可以在安装蓄电池接头的同时快速更换出现故障的部件。

易于升级

随着技术的进步，在安装储能电池连接器时可以更新组件，用新的更好的连接器取代旧的连接器。

提高设计灵活性

储能电池连接器的使用为工程师设计和集成新产品以及从组件构建系统提供了更大的灵活性。

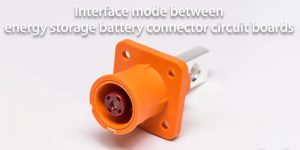

储能电池连接器电路板之间的接口模式

电池连接器电路板之间的接口不同，类型也不同，每种类型都有自己的特点。以下是关于这些方面的简要细节：

针头母头/针头。母头和针头是更便宜、更具成本效益和更常见的接口方法。

● 应用领域：低端、大型智能产品、开发板、调试板等。

● 优点：价格便宜，性价比高，使用方便，硬连接强，过流能力强，有利于引线键合和检测；

● 缺点：尺寸大，不容易弯曲，间距大，数百个引脚无法连接（太大）。



一些板对板连接器用于紧凑型产品，其密度比针头更大。

● 应用领域：应用广泛，基础智能硬件产品基本在用。

● 优点：体积小，针头数量多，1厘米长可以制作40根针头（相同规格的针头只能在20根以内制作）。

● 缺点：整体设计必须固定且昂贵，不能频繁插拔。



储能电池连接器电路板之间的接口模式

加厚板对板连接器，能够合并、拆卸和插入引脚头。

● 应用场景：检测板、开发板、大型固定设备（如主机架布线）。

● 优点：与引脚一起使用既便宜又常见，而且连接和测量非常方便。

● 缺点：不易维修，体积庞大，不适合大规模生产场景。



FPC连接器插头/ZIF连接器。许多智能产品和设备都需要从主板上提取数据信号，而FPC由于其体积小、灵活性强和形状多样，是一个不错的选择。

● 应用场景：电源电路弯曲，主板与外部设备连接，辅助板与主板连接，产品内部空间紧凑。

● 优点：体积小，价格便宜。

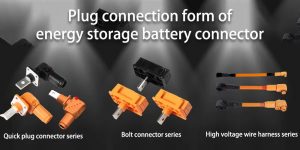

储能电池连接器的插头连接形式

储能电池连接器插接螺纹连接方法

这是一种连接形式，通常用于一些具有大触点的连接器插头，并在强振动环境中工作。这种连接形式可以安装保险丝或螺母，以防止连接完成后松动。这种连接形式在使用中是可靠的，但连接和拆卸速度较慢。



储能电池连接器插头卡口连接模式

这是一种可靠而快速的连接和分离形式。大多数卡121连接型电连接器都有正确连接和锁定的视觉指示，可以通过电池连接器连接螺母侧面的小孔看到。



储能电池接头插头

这是一种通用的连接形式。当电池连接器的插头和插座连接和分离时，移动方向通常是往复线性运动，没有扭曲和旋转，只需要很小的工作空间就可以完成连接和分离。常见的插入式连接有两种结构：球或销。由于这种类型的连接没有机械上省力的机构，一旦错误插入，机械阻力会显著增加，并且可以及时检测到。



储能电池连接器插接柜连接方法

这是一种电池连接器，适用于一些需要靠近机架盲目连接的设备，可以使电气设备更轻、更小、更容易维护和更可靠。

这种类型的连接使操作员无法感觉到连接，必须设计准确的定位装置，以避免将错误插入的连接器插头强行连接在一起，从而使错误插入成为不可能。连接器插头通常设计有浮动或弹性触点，以确保其正确连接。

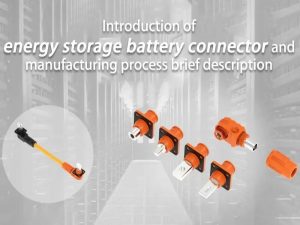

储能电池连接器制造工艺简述

许多人认为储能连接器的类型太多了。一些储能电池制造商，如排名前五的储能电池公司，对储能连接器的要求不同，制造工艺也应该不同。

事实上，储能电池连接器的制造工艺基本相同，可分为四个制造工艺：冲压、电镀、注塑和组装。





储能电池连接器制造工艺简述

冲压

冲压是通过大型高速冲压机，使储能电池连接器（引脚）由薄金属条冲压而成。大卷金属带的一端被送到冲床的前端，另一端穿过冲床的液压工作台，卷绕到卷取轮中，金属带被卷取轮拉出并卷起，冲压出成品端子。

电镀

储能电池连接器引脚冲压完成后，应将其送至电镀阶段。在电镀阶段，储能连接器的电子接触表面会镀上各种金属涂层，如镀镍、镀锡和半镀金，以防止氧化并增强导电性。

在将冲压销送入电镀设备的过程中，销也可能扭曲、断裂或变形。通过上述技术可以容易地检测出这些质量缺陷。

注塑成型

注塑是指将熔融塑料注入金属胎膜中，然后快速冷却成型，制成电子储能电池连接器的塑料盒座。

当熔融塑料没有完全填充薄膜时，也要注意检测“泄漏”，这是一种典型的缺陷，需要在注塑阶段进行检测。其他缺陷包括插座完全或部分堵塞（这些插座必须保持清洁和畅通，以便在最终组装过程中与销正确配合）。

组装

储能电池连接器制造的最后阶段是成品组装。电镀引脚和注塑箱座的连接和组装有两种方式：

第一种是分别插入，即一次插入一个销；第二种是组合插头，指的是将多个引脚同时连接到盒子插座上。无论使用何种连接方法进行组装，都要确保所有引脚不会丢失，并且必须正确定位。
