串式逆变器是国际市场上最受欢迎的光伏逆变器。由于其技术优势，它被广泛应用于各种发电站，如分散的屋顶发电站、不均匀的山地发电站、滩涂发电站、有阴影的发电站、不同元件阵列方向的发电站和农业温室发电站。本文将介绍什么是串式逆变器，串式逆变器的优缺点和发展趋势。

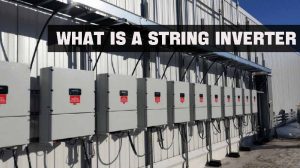

什么是串式逆变器

串式逆变器基于模块化概念，采用多通道Mppt跟踪技术。几个组（通常为1-4组）的光伏串被单独跟踪到最大功率峰值，然后在逆变后合并到交流电网中。这种逆变器的功率相对较小，单台功率一般在100KW以下。随着技术的进步和降本增效需求的日益突出，串级逆变器的功率逐渐增大，出现了136KW、175KW等功率更高的产品。

串式逆变器具有大量的MPPT，其优点是不受模块差异和串间阴影的影响，同时减少了光伏模块的最佳工作点与逆变器之间的不匹配，从而增加了发电量。这些技术优势不仅降低了系统的成本，还增加了系统的可靠性，具有跟踪精度高、部件配置灵活、安装方便、运行维护快速的优点，但同时也存在发电质量稍差、成本高的缺点。主要应用于小型家用分布式发电、中小型工商业屋顶电站等，也可应用于集中式光伏发电系统。





串式逆变器的主要部件和功能

串式逆变器的产品一般包括主板、电弧故障检测板、DSP板、逆变器电源板、升压电源板和EMI板。

● 主板

主板的主要功能是收集逆变器的内部信号，提供内部电源，并控制与电网的连接。

● 电弧故障检测板

电弧故障检测板的主要功能是检测和识别逆变器直流输入线路中发生的电弧。

● DSP板

DSP板的主要功能是提供逆变器内部信号处理的逻辑控制以及各种电源和保护功能。

● 逆变器电源板

逆变器电源板的主要功能是将直流电转换为交流电。

● Boost Boost电源板

Boost-Boost电源板的主要功能是跟踪光伏模块的最大输出功率，并为逆变器电路提供恒定的直流电压。

● EMI板

EMI板的主要功能是抑制逆变器对外部电网和环境的电磁干扰，防止外部雷击、浪涌等对逆变器的干扰或损坏。

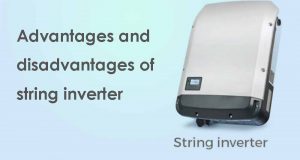

串式逆变器的优缺点

串式逆变器的优点

（1） 它不受串和阴影之间的模块差异的影响，同时减少了光伏电池模块最佳工作点与逆变器之间的不匹配，最大限度地提高了发电量；

（2） MPPT电压范围宽，元件配置更灵活；在阴天和雨天，雾多的地区，发电时间长；

（3） 体积小，占地面积小，无需专用机房，安装灵活；

（4） 自功耗低，故障影响小。



串式逆变器的缺点

（1） 电力设备电气间隙小，不适合高海拔地区使用；组件多，集成在一起，稳定性稍差；

（2） 室外安装，风和阳光的照射很容易导致外壳和散热器老化；

（3） 逆变器数量大，总故障率会增加，系统监控难度大；

（4） 如果没有隔离变压器的设计，电气安全性会稍差，不适合薄膜模块的负接地系统。

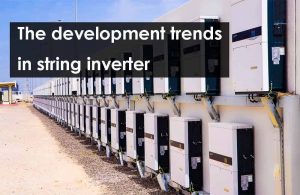

串式逆变器的发展趋势

1.串式逆变器的单机功率越来越大

串式逆变器的单机容量通常小于100kW。在工业发展的早期阶段，较低功率的串式逆变器通常是主流选择。然而，随着功率模块等技术的发展，市场领先的公司已经开始开发和推出单机功率更高的串式逆变器。

当单机功率不断增加时，串式逆变器不仅可以发挥其优点，如MPPT容量大、最大功率跟踪电压范围宽、元件配置灵活、发电时间长，还可以直接安装在室外；

它还可以在一定程度上弥补相对集中逆变器的不足，如单机功率低。现在许多大型地面电站和其他集中式光伏发电系统已经开始使用串式逆变器。未来，工业和商业屋顶和地面光伏发电厂的串式逆变器的单机功率也将增加。



2.多样化的智能应用和扩展

随着技术的不断升级，逆变器不仅承担着将直流电转换为交流电的作用，还肩负着数据采集、人工交互等更加智能化的应用要求。

光伏逆变器可以检测、记录和上传电网和光伏系统中电网电压过高、电网电压过低、电网频率过高、电网频率过低、电网电压不平衡、直流电压超标、光伏并网逆变器过载等各种故障信息，光伏并网逆变器超温运行、DSP故障、通信故障、绝缘故障、漏电保护等，直流电弧保护、电压畸变率超差保护等，都可以被光伏逆变器记录下来，上传到手机、电脑等用户监控设备。

由于串式逆变器已广泛应用于分布式光伏发电系统，包括家用储能系统、工商业屋顶和光伏扶贫等中小型发电项目，用户对智能发电系统和数据采集能力更强的逆变器有很高的需求，管理和监控功能必将成为一大发展趋势。

光伏逆变电池还可以为光伏发电系统提供电池储能接口等更加多样化的功能接口。储能系统可用于存储光伏系统产生的多余电力，并且储能电池可在停电或高峰电价的情况下消耗。

具有光伏储能功能的并网逆变器可以根据电网中用电高峰时段和用电低谷时段之间的时间段，自动优化配置电能。在用电高峰时段，逆变器在光伏发电或电池供电模式之间切换，为用户提供电力；

在低功耗期间，逆变器将市电或市电的充电方式切换到储能电池，从而实现削峰填谷、减轻电网负担的功能，从而实现电能的优化配置，提高用户收入。
